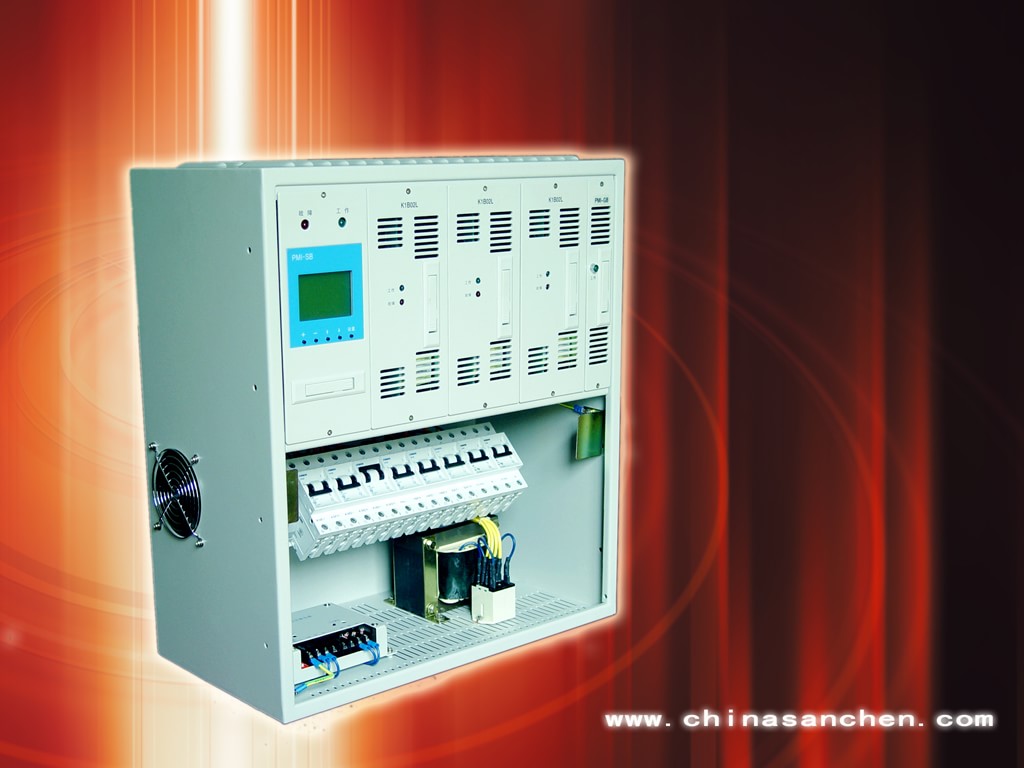

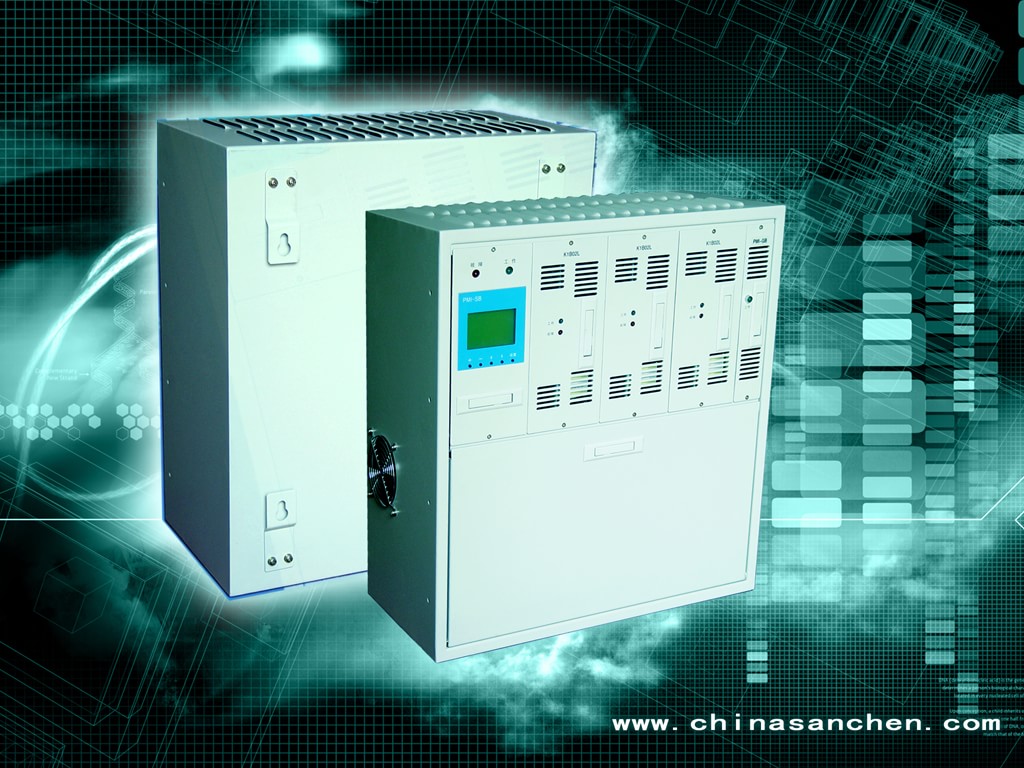

PGD7-B智能高频开关壁挂电源

新一代智能高频开关壁挂电源PGD7-B,是我公司专为小容量系统而设计。主要用于电力系统中小型开关站、小型用户变电站、10KV以下开关站。系统采用一体化设计思想,由整流模块、监控模块、降压单元、配电单元和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点。监控模块采用LCD汉字菜单显示,对系统监控和电池智能化管理功能完善,具有与自动化系统连接四遥接口,提供RS485和RS232两种接口选择,提供CDT、MODBUS等多种通讯规约选择。

咨询我们

产品概述

新一代智能高频开关壁挂电源PGD7-B,是我公司专为小容量系统而设计。主要适用小型开关站、小型用户变电站、10KV以下开闭站。系统采用一体化设计思想,由整流模块、监控模块、降压单元、配电单元和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点。监控模块采用LCD汉字菜单显示,对系统监控和电池智能化管理功能完善,具有与自动化系统连接四遥接口,提供PS485和RS232两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择。

功能特点

  • 适合构成26AH/220V、38AH/110V以下系统
  • 模块、监控单元和降压单元均采用带电插拔结构,安装、维护方便
  • 可安装3个2.0A/220V、4A/110V自然模块
  • 降压单元具有自动硅链降压功能,输出电流2A,冲击电流30A/0.5S
  • 监控器采用LCD显示,汉字菜单,汉字菜单,按键操作,可实现系统   参数设置、系统工作参数显示、系统故障指示和系统校准
  • 监控器具有对电池自动管理的功能
  • 提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择,   可与电站自动化系统连接
  • 监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测
  • 配电单元提供2路交流输入(可选择一路PT供电)、电池输入、3路馈电输
  • 出PT供电时系统自动限制输出功率

技术指标

参数
交流输入电压 220V±20%
PT供电电压 100V±10%
电网频率 50HZ±10%
功率因数 ≥0.85
输出电压范围 90V-140V连续可调(对于110V系统),180V-280V连续可调   (对于220系统)
输出限流 0.2A-2.2A(单模块)
稳压精度 ≤±0.5%
稳流精度 ≤±0.5%
纹波系数 ≤±0.1%
均流度 ≤5%
效率 ≥93%
输出过压保护 280±2V(220V),140V±2V(110V)
绝缘电阻 ≥10M
绝缘强度 输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧闪络
相对湿度 ≤90%
环境温度 -5℃~45℃
可闻噪音 ≤55Db
外形尺寸 400(高)X450(宽)X236(深)
重量 20KG(满配置)
