GZDW系列微机控制直流电源屏

GZDW系列微机控制直流电源屏是我公司根据电力系统的需要,并集多年开发和设备网上运行经验而设计、开发、生产的新一代系列化智能化微机控制直流操作电源。本产品适用于电力、石化、冶金、铁路等需要220V/110V直流电源控制的场合,广泛适用于发电厂、水电站以及各类变电站、开闭所和用户变电站中,为断路器分合闸及二次回路中的仪器仪表、继电保护和故障照明提供直流电源。

在线订购 咨询我们

产品概述

GZDW系列微机控制直流电源屏是我公司根据电力系统的需要,并集多年开发和设备网上运行经验而设计、开发、生产的新一代系列化智能化微机控制直流操作电源。本产品适用于电力、石化、冶金、铁路等需要220V/110V直流电源控制的场合,广泛适用于发电厂、水电站以及各类变电站、开闭所和用户变电站中,为断路器分合闸及二次回路中的仪器仪表、继电保护和故障照明提供直流电源。

系统特点

  • 全模块化设计,简洁、直观,组屏方便,整流模块并联运行,N+1热备份;
  • 超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所;
  • 整流模块可带电插拔,在线维护方便快捷;
  • 整流模块智能控制,输出电压、电流平滑调节;自主均流,稳定性好,均流精度高;
  • 设计采用IEC国际电工委员会、UL、EN等国际标准,可靠性与安全性有充分保障;
  • 监控系统采用触摸屏或大屏幕液晶汉字显示,人机界面友善、操作直观方便;
  • 可通过监控模块进行系统各部分的参数设置,界面友好操作方便;
  • 开放式接口设计,强大的通讯功能,很方便实现与变电站RTU装置或DCS相连;
  • 三级集散式监控系统实现对电源系统的遥测、遥控、遥信、遥调、以及无人值守;
  • 蓄电池自动管理及保护,实时自动监测蓄电池的端电压、充电放电电流,并对蓄电池的均浮充电进行智能控制,设有电池过欠压和充电过流声光告警及温度自动补偿功能。

使用条件与要求

  • 室内使用,且通风良好,安装使用地点海拔≤2000m;
  • 设备运行环境温度:-5℃~45℃,设备存贮环境允许温度:-25℃~50℃;
  • 环境温度:日平均相对湿度≤95%,月平均相对湿度≤90%,且无凝露现象;
  • 设备垂直安装,垂直倾斜度≤5%,安装使用地点无强烈振动和冲击;
  • 安装使用地点无强电磁场干扰,外界磁场感应强度≤0.5mT;
  • 安装使用地点无导电性尘埃及破坏绝缘的腐蚀性气体;
  • 交流输入电压波形为正弦波,电压幅值持续波动范围不超过额定值±15%;
  • 交流输入电源频率波动范围不超过额定值5%。
  • 注:使用条件与上述条件不相符时,请与制造商协商解决!


型号说明

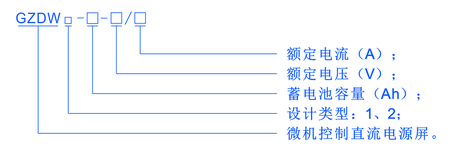

Gzdw微机控制直流电源型号说明

技术性能

主要参数 GZDW1型 GZDW2型
系统类别 小容量直流系统 中小容量直流系统
系统制式 单相 三相四线制
交流输入电压 220VAC±15% 380VAC±15%
频率 45~55Hz
动力回路 可根据需要配置
控制回路 可根据需要配置
闪光回路 可根据需要配置
电池额定容量 17Ah~40 Ah 40Ah~100 Ah
直流额定电压 110VDC 、220VDC
直流额定电流 5A 10A~20A
浮充电压 99~130VDC、198~260VDC
均充电压 110~143VDC、220~286VDC
纹波系数 ≤±0.5%
稳压精度 ≤±0.5%
稳流精度 ≤±0.5%
均流不平衡度 ≤±5%
效率 η≥90%
功率因数 COSΦ≥92%
通信接口 RS485
防护等级 不低于IP30

外形结构

系统由充电柜、馈电柜和电池柜组成,系统容量不大于40Ah 时,可采用充馈电一体柜。系统结构采用PED组装式骨架,前后开门、正面设置玻璃门,屏体表面采用喷涂工艺。

柜体外形尺寸:高×宽×深 安装尺寸:宽度方向×深度方向
2260×800×600mm 650×550
2360×800×550mm 650×500
注:深度均不包括玻璃门25mm。
