SCFM2系列蓄电池

三辰牌SCFM2系列阀控密封式铅酸蓄电池采用AGM阀控技术,高纯度原辅材料以及多项自主专利技术,具有较长的浮充和循环寿命,具有高能量化,低自放电率以及良好的耐高低温性能。

在线订购 咨询我们

产品介绍

三辰牌SCFM2系列阀控密封式铅酸蓄电池采用AGM阀控技术,高纯度原辅材料以及多项自主专利技术,具有较长的浮充和循环寿命,具有高能量化,低自放电率以及良好的耐高低温性能。产品严格遵循国际标准IEC60896.21/22及国家标准GB/T19638.2,是无线和固定通信备用设备理想可靠的选择,同时可以广泛的应用在数据,电视信号传输以及EPS/UPS等领域。

产品特点与优势

  • 基本特征 - SCFM2系列电池采用AGM(超细玻璃棉)隔板,贫液式设计,在正负极板之间预留有气体通道,电池充电过程中,正极上产生的氧气可以顺利的通过隔板到达负极,与负极活性物质反应并还原成水,从而实现高效的气体再化合;选用无锑多元铅钙特种合金铸造板栅,抑制氧气的析出,达到不失水的目的。所以,在电池的整个使用寿命期间,不用加酸,加水。电池密封反应效率为99%以上,使用过程中无酸雾溢出,不腐蚀设备,可随设备安装使用。自放电小,通过优化合金配方,采用超纯原辅材料,清洁的工艺环境,使电池自放电极小,每月自放电率≦3%。结构紧凑,耐振动性能好,比能量高。
  • 使用寿命长 - 正板栅采用多元铅基合金,比普通铅钙合金的晶核分布更加均匀,晶粒间结合致密,减少了晶界腐蚀。专利的子母板栅结构:采用国际上先进的子母板栅专利板栅技术,板栅上的电流分布更加的均匀,合理。正极板固化采用高温高湿工艺,形成长寿命四碱式硫酸铅结构;专用装配设备,实现了极群紧装配,电池循环性能优异。蓄电池正负极板优化设计,蓄电池正常浮充使用寿命为10年。
  • 密封技术可靠 - 安全阀采用专利迷宫式双层防爆滤酸阀体结构,当电池内部压力达到一定值时,安全阀自动开启泄压,当压力恢复正常值时自动关闭,安全阀上的滤酸装置防止了排气过程中酸雾溢出,并可防止外部明火引入电池内部。电池端子采用专利多层极柱密封方式,抗机械冲击,耐酸雾腐蚀性能大大提高,爬酸途径大大延长,保证了电池在寿命期间极柱密封的可靠性。电池可承受80KPa内压力而无任何异常。
  • 性能均匀性好 - 保证电池的容量和浮充电压均匀一致性,电池在极板生产,单体装配和成品检测中,各增加了一道均匀化工序,以保证制造过程中零部件均匀一致,电池出厂开路电压偏差≤±10mV,从而保证出厂电池产品质量的均一性。
  • 大电流放电性能良好 - SCFM系列电池采用独特的子母型板栅结构和专用活性物质配方,提高了电池的大电流放电性能和充电接受能力,非常适于大电流冲击放电的适用要求。采用嵌铜芯圆端子结构设计,端子电阻小,适合大电流放电。
  • 连接方便 - 电池之间连接采用镀锡铜芯多股电缆软连接线或镀锡紫铜排,连接方便,压降小,可有效防止电池间外部短路。
  • 适用温度范围广 - 特殊的电解液配方和专用活性物质配方,使电池具有良好的高低温性能,电池适用温度范围广,可在-15℃~+45℃范围内使用,推荐使用温度范围为25℃±5℃。

规格及型号

产品型号 额定电压(V) 额定容量(Ah)20h率(终压1.75V/单体) 尺寸(mm) 重量(kg)
总高
SCSP12-24A 12 24 166 125 175 175 7.7
SCSP12-24B 12 24 166 175 125 125 7.7
SCSP12-27 12 27 166 175 125 125 8.2
SCSP12-33 12 33 195 129 155 179 10.0
SCSP12-38 12 38 196 165 176 176 12.5
SCSP12-42 12 42 196 165 176 176 13.3
SCSP12-45 12 45 196 165 170 170 14.8
SCSP12-50 12 50 257 133 201 201 16.1
SCSP12-65 12 65 324 166 175 175 21.0
SCSP12-80 12 80 350 167 179 179 25.5
SCSP12-100 12 100 329 172 216 223.5 29.8
SCSP12-120 12 120 407 173 224 231.5 36.0
SCSP12-200B 12 200 497 259 228 235.5 61.9
SCSP12-245 12 245 521 269 220 225 69.6

产品技术特性

电池的放电特性及其影响因素

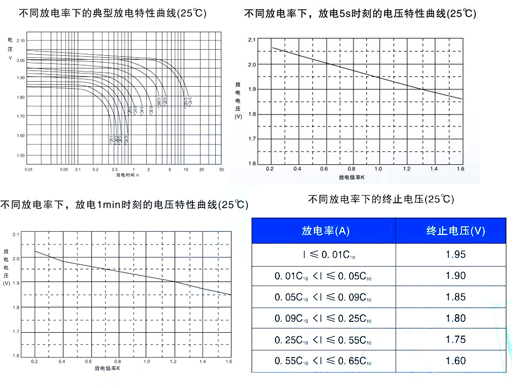

放电性能蓄电池的放电容量与放电电流,终止电压以及放电时的温度直接相关。总的来说,放电电流越小,终止电压越低,温度越高,电池放出的电量越大。

公式

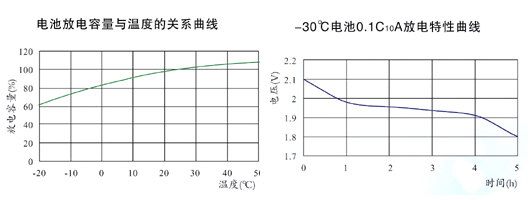

温度:温度影响电池的容量。例如温度从25℃降低到0℃,容量将下降到额定容量的80%左右,同时温度过低,使电池长期充电不足,造成负极硫酸盐化,最终导致电池放不出电。如果电池放电时温度不是25℃,按一下公式换算成25℃容量C25℃。

式中:T---放电时的环境温度 CT---温度T时的放电容量 k---温度系数,10小时率放电时k=0.006/℃;3小时率放电时k=0.008/℃;1小时率放电时k=0.01/℃。

公式

终止电压:终止电压指电池放电时电压下降到不宜继续放电时的最低工作电压。一般规定铅酸蓄电池10小时率和3小时率的放电终止电压为1.80V,1小时率为1.75V。

电池的充电特性及其影响因素

  • 电池的环境湿度:推荐使用温度为25℃。在25℃时,电池的实际放电容量可达额定容量的100~105%。如果温度未达到上述要求,可采用下列方法加以校正:1、改变电池的环境,如采用温度调节设备或改变电池的位置,加强空气循环。2、采用温度校正法,即温度高,降低电池的浮充电压;温度低,提高电池的浮充电压。
  • 浮充电压:选择适合的浮充电压主要目的是为了使电池达到理想的使用寿命和额定容量,如果浮充电压过高,电池的浮充电流随之增大,引起板栅腐蚀速度加快,电池的使用寿命缩短;浮充电压过低,电池不能维持在安全荷电状态,易导致不可逆转硫酸盐化,容量降低,缩短电池的使用寿命。

电池电池的内阻和短路电流

电池的内阻是一个动态非线性参数,随电池温度,荷电状态和电池使用状态变化而变化,电池在满荷电状态下内阻处于最低值,下表给出的内阻值是在25℃±5℃环境中采用日本日置HIOKI-3551型蓄电池内阻测试仪在安全充电状态下测得的。

电池型号 内阻(mΩ) 短路电流(A)
SCFM-100 0.650 3050
SCFM-200 0.580 3100
SCFM-300 0.462 4100
SCFM-400 0.385 4900
SCFM-500 0.342 5500
SCFM-600 0.316 6250
SCFM-800 0.264 7200
SCFM-1000 0.226 8600
SCFM-1200 0.198 9900
SCFM-1500 0.162 11500
SCFM-2000 0.138 13400
SCFM-3000 0.091 20000

电池的使用

浮充使用

电池即可浮充使用也可循环使用。浮充运行是蓄电池理想的运行条件,此时电池一直处于满荷电状态,在此条件下运行电池将达到较长的使用寿命。浮充运行是,充电电压应随环境温度作适当调整,浮充电压数值,可按温度补偿系数±3.5mV/℃/单位计算。

环境温度(℃) 浮充电压(±0.02V/只)
SCFM2-200~3000 SCFM2-100C
0 2.35 2.35
10 2.32 2.31
20 2.38 2.29
25 2.26 2.27
30 2.24 2.26
35 2.23 2.23
40 2.20 2.22
45 2.19 2.20

均衡充电与补充电

电池在下列情况下需对电池组进行均衡充电或补充电

  • 电池系统安装完毕,投入运行前应先对电池组进行补充充电
  • 电池组浮充运行每三个月,或当有两只以上电池电压低于2.18V时
  • 电池搁置停用时间超出二个月
  • 电池全浮充运行到达三个月。均衡充电/补充电的方法推荐如下:SCFM2- 200~3000以2.34V~2.39V/单体,SCFM2-100电池以2.38~2.42V/单体充电16~20小时。电池均充时温度补偿系数为±3.5mV/℃/单体。

( 注意: ①上述充电时间是指温度范围为20~30℃。如果环境温度下降,则充电时间应适当增加,如果环境温度上升,则充电时间应适当减小。②当均充电后,对于仍低于2.18V/单体的落后电池,应进行0.1C10A放电3-4h,然后以0.1C10A限流2.36V(SCFM2-100电池2.40V)/单体恒压均充电。)

电池再充电

电池放电后应及时进行再充电,再充电方法推荐如下:以0.1C10A~0.15C10A的恒电流对电池组充电,到电池单体平均电压上升到2.34~2.39V(SCFM2-100电池为2.38~2.42V),然后改用2.34~2.39V(SCFM2-100电池为2.38~2.42V)/单体进行恒压充电,直到电池充足电结束。用上述方法进行充电,其充足电的标志,可以用以下两条中的人一条作为判断依据:

1. 不同放电深度,电池充足电的时间参考下表

放电深度(%) 恒流充电电流(A) 恒流转恒压时间(h) 恒压充电电压(V/单位) 充电时间(h)
20 0.1C10 1.6 2.40 12
0.15C10 1.2 2.40 10
50 0.1C10 4.3 2.40 18
1.15C10 3.3 2.40 16
80 0.1C10 6.8 2.40 20
0.15C10 5.5 2.40 18
100 0.1C10 8.7 2.40 24
0.15C10 6.8 2.40 22

2. 电压恒定情况下,充电末期连续三小时充电电流值不变。在特殊情况下,电池组需尽快充足电,可采用快速充电方法:限流值≤0.2C10A,充电电压为2.34V~2.39V(SCFM2-100电池为2.38V~2.42V)/单体。)
